우리는 하루에도 수십 번, 많게는 수백 번 스마트폰 화면을 터치합니다.
손가락으로 화면을 누르면 앱이 실행되고, 위아래로 움직이면 화면이 스크롤되며, 두 손가락을 벌리면 사진이 확대됩니다.
그런데 한 가지 궁금한 점이 생깁니다.
스마트폰은 어떻게 손가락이 닿았다는 사실을 알아차리는 걸까요?
화면 속에 작은 버튼들이 숨어 있는 걸까요? 아니면 손가락의 온도를 감지하는 걸까요?
오늘은 우리가 매일 사용하는 스마트폰 터치스크린의 작동 원리를 쉽게 알아보겠습니다.

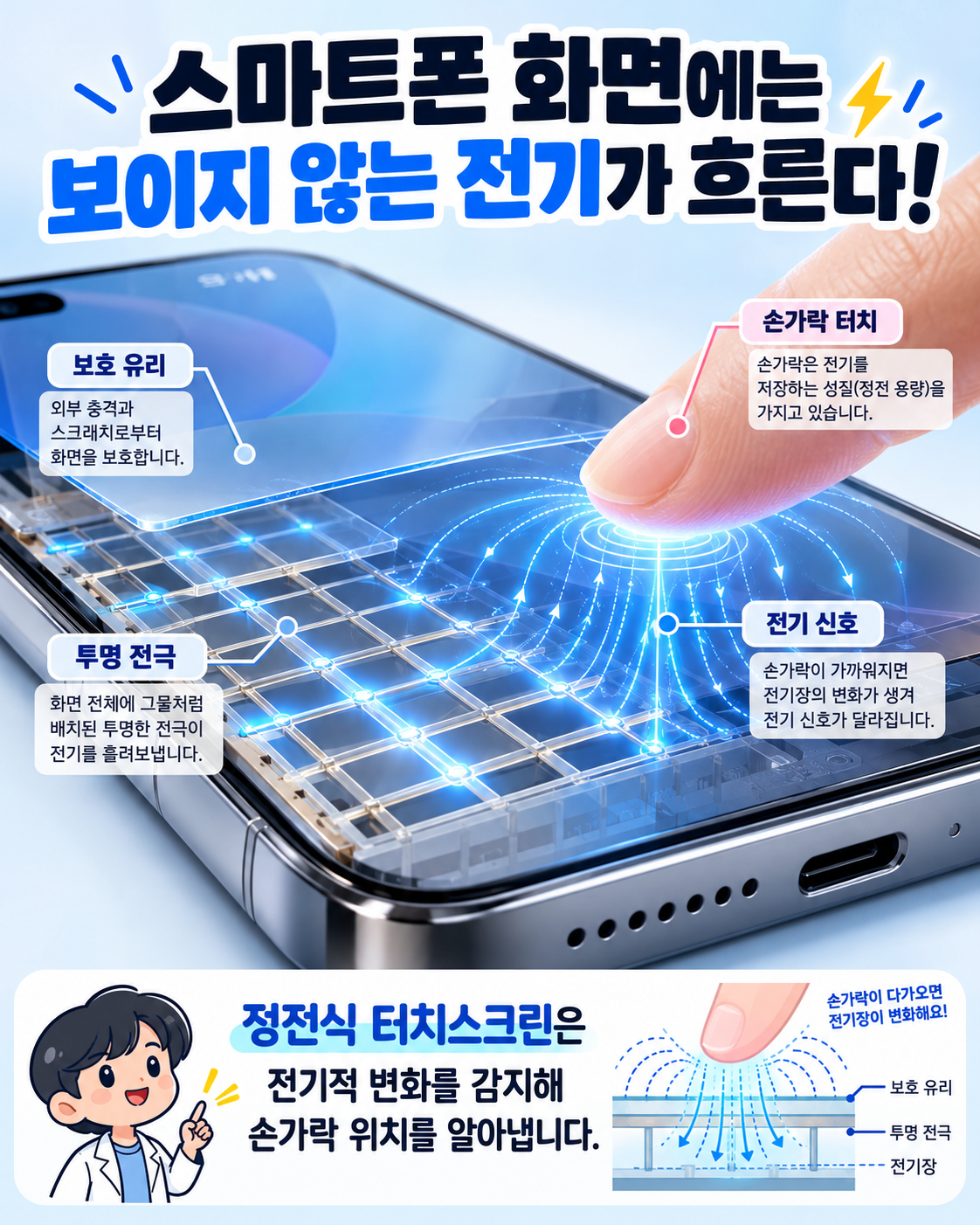

스마트폰 화면에는 보이지 않는 전기가 흐른다!
현재 대부분의 스마트폰에는 정전식 터치스크린(Capacitive Touchscreen) 기술이 사용됩니다.
정전식 터치스크린은 손가락으로 화면을 누르는 압력이 아니라 전기적 변화를 감지하는 방식입니다.
스마트폰 화면 아래에는 투명한 전극들이 가로와 세로 방향으로 배열되어 있습니다.
이 전극들은 눈에 보이지 않지만, 화면 전체에 전기적 신호를 형성하고 있습니다.
여기서 중요한 역할을 하는 것이 바로 정전용량입니다.
정전용량이란 전하를 저장할 수 있는 능력을 뜻합니다.
스마트폰은 이 정전용량의 변화를 이용해 손가락이 어디에 닿았는지 알아냅니다.
손가락을 대면 어떤 일이 생길까?
우리 몸에는 물과 전해질이 들어 있어 전기가 통할 수 있습니다.
손가락이 스마트폰 화면에 가까워지거나 닿으면 손가락과 화면 속 전극 사이에 전기적인 상호작용이 발생합니다.
이때 전극에서 측정되는 정전용량이 달라집니다.
스마트폰 내부의 터치 컨트롤러는 이 변화를 감지해 손가락의 위치를 계산합니다.
과정을 간단히 정리하면 다음과 같습니다.
① 손가락이 화면에 닿는다
② 정전용량이 변한다
③ 터치 컨트롤러가 위치를 계산한다
④ 스마트폰이 명령을 실행한다
이 과정은 매우 짧은 시간에 이루어지기 때문에 우리는 화면을 누르는 즉시 반응하는 것처럼 느끼게 됩니다.
그런데 왜 일반 장갑을 끼면 터치가 잘 안 될까?
겨울철 장갑을 끼고 스마트폰을 사용하려다 화면이 반응하지 않아 불편했던 경험이 있을 것입니다.
그 이유는 일반적인 천 장갑이 손가락과 터치스크린 사이의 전기적 상호작용을 약하게 만들기 때문입니다.
정전식 터치스크린은 일정 수준 이상의 정전용량 변화를 감지해야 합니다.
그런데 두꺼운 장갑을 끼면 변화가 충분하지 않아 터치가 제대로 인식되지 않을 수 있습니다.
반면 스마트폰 전용 터치 장갑에는 전도성 소재가 사용되어 터치가 가능하도록 만들어집니다.
손가락 대신 볼펜으로 터치하면 왜 안 될까?
일반 플라스틱 볼펜으로 스마트폰 화면을 눌러도 대부분 반응하지 않습니다.
볼펜은 손가락처럼 화면의 정전용량을 충분히 변화시키지 못하기 때문입니다.
그렇다면 스마트폰 터치펜은 어떤 원리일까요?
터치펜에는 크게 두 가지 방식이 있습니다.
① 정전식 터치펜
전도성 소재를 이용해 손가락과 비슷한 정전용량 변화를 만들어냅니다.
② 능동형 터치펜
별도의 전자회로와 신호를 이용하며, 지원하는 기기에서는 필압이나 기울기 등을 감지하기도 합니다.
즉, 터치펜도 종류에 따라 작동 방식이 다릅니다.
스마트폰은 두 손가락을 어떻게 구별할까?
스마트폰으로 사진을 확대할 때 두 손가락을 동시에 사용하는 경우가 많습니다.
그런데 스마트폰은 어떻게 각각의 손가락 위치를 구분할까요?
바로 멀티터치(Multi-touch) 기술 덕분입니다.
화면에 배열된 여러 전극의 신호 변화를 분석하면 동시에 닿은 여러 손가락의 위치를 파악할 수 있습니다.
이를 활용해 다양한 동작이 가능합니다.
- 한 손가락 터치: 앱 실행 및 버튼 선택
- 손가락으로 밀기: 화면 스크롤
- 두 손가락 벌리기: 사진 확대
- 두 손가락 모으기: 사진 축소
- 여러 손가락 움직이기: 다양한 제스처 실행
스마트폰이 손가락의 움직임을 빠르게 분석하기 때문에 이러한 조작이 자연스럽게 느껴지는 것입니다
물에 젖으면 터치가 이상해지는 이유는?
비 오는 날이나 샤워 후 젖은 손으로 스마트폰을 사용하면 화면이 마음대로 움직이거나 엉뚱한 곳이 눌리는 경우가 있습니다.
이 현상 역시 정전식 터치스크린의 원리와 관련이 있습니다.
물에는 여러 이온이 포함되어 있을 수 있어 화면의 전기적 신호에 영향을 줍니다.
특히 물방울이 화면에 퍼져 있으면 터치 컨트롤러가 손가락에 의한 변화와 물에 의한 변화를 구분하기 어려워질 수 있습니다.
최근 스마트폰은 이러한 오작동을 줄이는 기술을 적용하고 있지만, 완벽하게 방지되는 것은 아닙니다.
따라서 화면과 손을 닦고 사용하는 것이 좋습니다.
옛날 터치스크린은 원리가 달랐다?
스마트폰이 대중화되기 전에는 감압식 터치스크린(Resistive Touchscreen)이 많이 사용되었습니다.
감압식은 화면을 누르는 압력을 이용하는 방식입니다.
화면 내부에 있는 두 개의 전도성 층이 압력에 의해 접촉하면 그 위치를 감지합니다.
두 방식을 비교해 보겠습니다.
매일 무심코 사용하는 스마트폰 터치스크린에는 생각보다 정교한 과학기술이 숨어 있습니다.
우리는 단순히 화면을 누른다고 생각하지만, 실제로는 손가락과 화면 사이에서 발생하는 미세한 전기적 변화를 스마트폰이 분석하고 있는 것입니다.
스마트폰 터치는 손가락의 온도를 읽거나 버튼을 누르는 방식이 아니라, 전기적인 변화를 감지하는 기술입니다.
앞으로 스마트폰 화면을 터치할 때마다 눈에 보이지 않는 전기가 중요한 역할을 한다는 사실을 떠올려 보면 어떨까요?
우리가 당연하게 사용하는 기술도 원리를 알고 나면 더욱 신기하게 느껴집니다.
